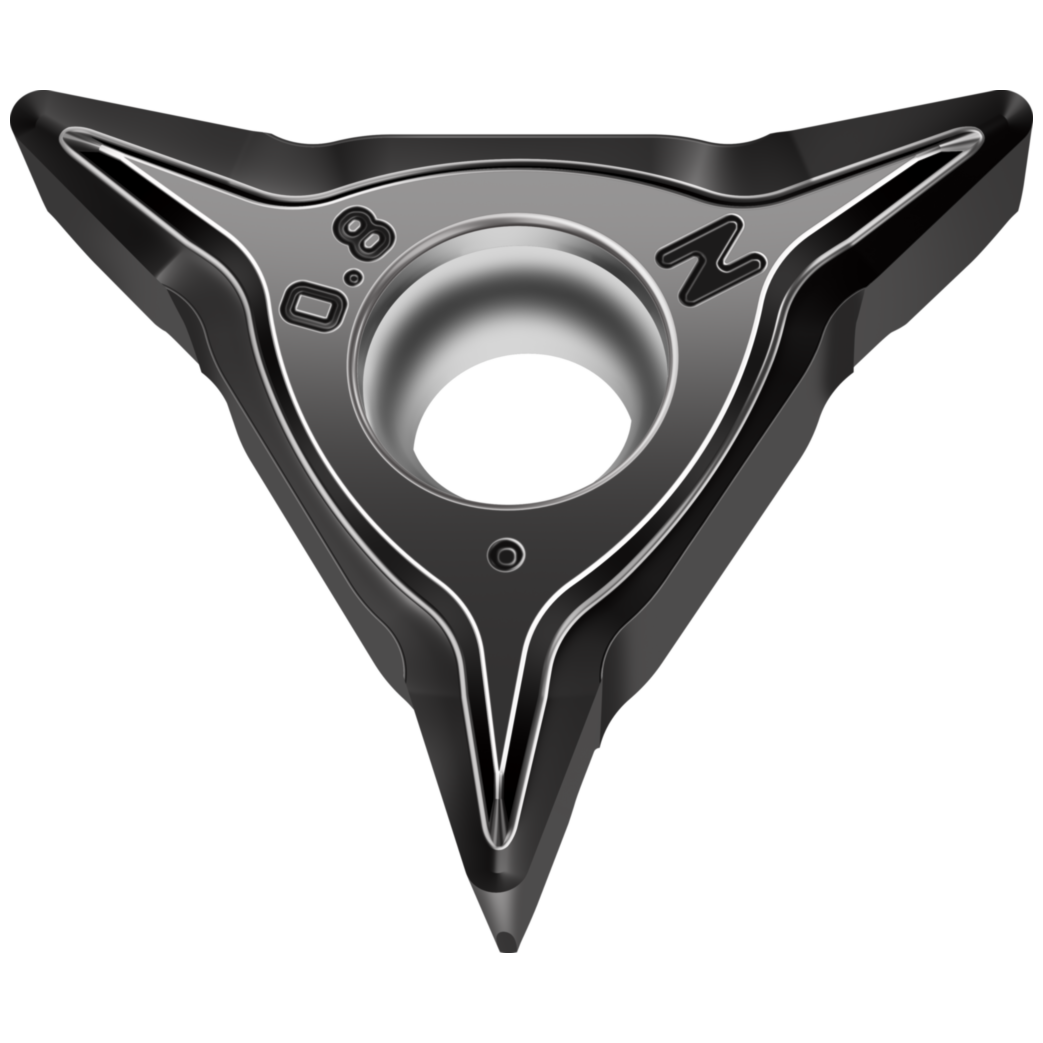

Wendeschneidplatten Kopierdrehsystem WL17-VCG0501N-FM2 WSM01

Wendeschneidplatten Kopierdrehsystem WL...-VC... ...-FM2 • WSM01 • r=0,1mm

Anwendung:

• Bearbeitung von langen, dünnen Wellen mit Neigung zu Vibrationen
• Bearbeitung von zu Aufbauschneidenbildung neigenden „klebenden“ Materialien – hier wird eine scharfe, umfangsgeschliffene Schneide benötigt
• Ablösung von ISO-Wendeschneidplatten VBMT, VCMT, DCMT (mit nur 2 Schneidkanten und geringerer Stabilität)
• Kopierdrehen von Einstichen bis 30°, 50° (W1011/W1211) und 72,5° (W1010/W1210)

Vorteile:

• Schlichtbearbeitungen mit höchster Toleranzgenauigkeit und Oberflächengüte
• Höchste Prozesssicherheit durch perfekten Spanbruch
• Hohe Maßhaltigkeit durch formschlüssige, stabile WL-Verbindung
• Wirtschaftlich: weniger Werkzeugkosten durch 3 Schneidkanten
• Höchste Standzeit durch Möglichkeit zum Vorwärts- und Rückwärts-Drehen

Geometrie:

• Polierte Spanfläche
• FM2 – Umfangsgeschliffene Schlichtwendeschneidplatte für beste Oberflächengüte und geringe Schnittkräfte
• Spanformer, der bis weit in den Radienbereich hineinreicht

Wendeschneidplatte:

• Neutrale Ausführung
• 3-schneidige, positive Wendeschneidplatten mit WL-Formschluss
